O que são crepinas e bocais filtrantes?
As crepinas filtrantes (também chamadas de bocais ou nozzles) são componentes plásticos instalados no fundo falso (placa perfurada) de filtros rápidos. Possuem ranhuras (slots) calibradas que permitem a passagem de água tratada e ar comprimido, mas impedem que o meio filtrante (areia, antracito) passe para o reservatório de água limpa.
Suas funções principais são:
- Coleta uniforme de água filtrada — durante o ciclo normal de filtração.
- Distribuição uniforme de água e ar — durante a retrolavagem (lavagem reversa do leito).
- Retenção do meio filtrante — aberturas de slot menores que os grãos de areia.
A TRATAE fornece crepinas compatíveis com os principais fabricantes de filtros do mercado (Degrémont, Pall, Pentair, Hidro Solo, etc.). Consulte-nos com o modelo ou desenho técnico do seu filtro.

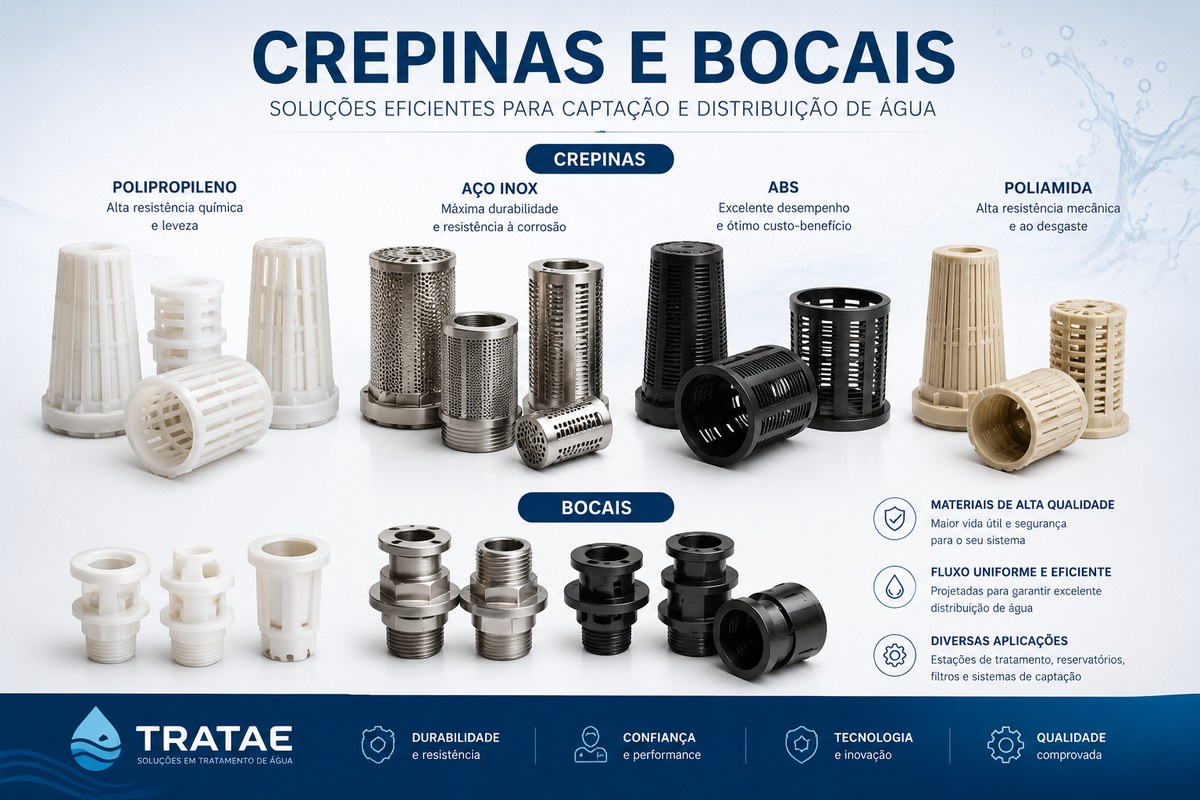

Modelos disponíveis
| Modelo | Material | Conexão | Slot | Aplicação |
|---|---|---|---|---|
| Crepina tipo cogumelo | PP | Rosca 3/4" BSP | 0,2 - 0,5 mm | Filtros rápidos de ETA |
| Crepina tipo longa | PP/ABS | Rosca 1" BSP | 0,2 - 0,5 mm | Filtros industriais |
| Bocal tipo T | PP | Rosca 3/4" BSP | 0,3 mm | Amaciadores e desmineralizadores |
| Crepina tipo espigão | PP | Espigão 20 mm | 0,2 - 0,4 mm | Filtros residenciais e prediais |
| Crepina com cauda | PP | Rosca 1" ou 3/4" | 0,2 mm | Filtros com retrolavagem ar+água |
Também fornecemos modelos sob medida para substituição em filtros existentes. Envie o desenho técnico ou foto da crepina atual para identificação.
Especificações técnicas
| Parâmetro | Valor |
|---|---|
| Material | Polipropileno (PP) ou ABS (resistente a UV) |
| Abertura de slot | 0,15 a 0,50 mm (conforme aplicação) |
| Conexões disponíveis | 3/4" BSP, 1" BSP, 1.1/2" BSP, espigão 20 mm |
| Temperatura máxima | 60 °C (PP) / 80 °C (ABS) |
| Vazão típica por unidade | 0,5 a 2,0 m³/h (conforme modelo) |
| Densidade no fundo | 50 a 70 unidades/m² |
| Resistência química | pH 2 a 12, resistente a cloro e ácidos minerais diluídos |
Aplicações
- Filtros rápidos de gravidade — ETAs municipais e industriais.
- Filtros de pressão — indústria alimentícia, química e farmacêutica.
- Amaciadores e desmineralizadores — retenção de resina de troca iônica.
- Filtros de carvão ativado — retenção do CAG durante retrolavagem.
- Leitos de zeólita e manganês greensand — sistemas de remoção de ferro e manganês.
Como especificar
Para solicitar cotação de crepinas, precisamos das seguintes informações:
- Modelo e fabricante do filtro (ou foto/desenho da crepina atual).
- Tipo de conexão e diâmetro da rosca.
- Abertura de slot desejada (depende do T.E da areia filtrante).
- Quantidade necessária (ou área do fundo do filtro em m²).
- Material preferencial (PP ou ABS).
Perguntas frequentes
O que é uma crepina filtrante?
A crepina filtrante é um componente plástico (polipropileno ou ABS) instalado no fundo falso do filtro. Possui ranhuras calibradas que permitem a passagem de água e ar, mas impedem a passagem do meio filtrante (areia, antracito). Sua função principal é garantir distribuição uniforme do fluxo durante a filtração e a retrolavagem.
Qual a diferença entre crepina tipo espigão e tipo rosca?
A crepina tipo espigão é encaixada por pressão no fundo falso (típica de filtros menores e residenciais). A crepina tipo rosca é fixada por rosqueamento (BSP ou NPT) em placa perfurada, sendo mais robusta e indicada para filtros industriais e ETAs de grande porte, onde a pressão de retrolavagem é mais elevada.
Quantas crepinas por m² de área filtrante?
A densidade típica é de 50 a 70 crepinas por m² de área filtrante, dependendo do modelo e do fabricante do filtro. O dimensionamento considera a vazão de retrolavagem (tipicamente 12-18 m³/m²/h) e a distribuição uniforme de água e ar em toda a área do fundo.
